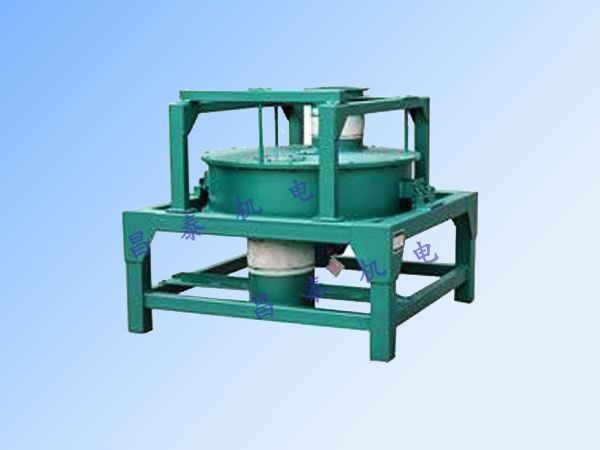

轉子稱重給料機

　轉子稱重給料機，采用平衡式稱重結構和多格式轉子。氣流、粘料積灰等不會引起零點的變化。稱重系統稱重精確、穩定。
采用性能卓越的控制系統，響應系統、調節靈敏。先進的微處理技術、強大的控制軟件保證了系統的控制精度和粉體精確稱重和定量給料。
　　采用變頻調速技術，調節范圍寬、精度高、運行可靠。
　　可在線對檢測結果進行目標定和校正，保證系統長期穩定運行。
　　系統才能密封設計，沒有漏粉和粉塵飛揚現象，系統組態靈活，安裝方便。
　　通訊功能強，除自身控制外，可輸入、輸出多種信號適應不同的控制方案。
　　主要技術指標：
　　系統動態累積誤差：≤±1%
　　控制精度：≤±1%
　　喂料能力：0.5t/h-70t/h（按容重量1t/㎡）
　　系統功率：≤10Kw
　　控制系統工作電壓：220V±10% 50Hz±1Hz
　　環境：溫度-20℃-50℃相對溫度≤85℃
　　物料：粉體物料（煤粉、生料粉、粉煤灰等）

技術參數：

參數名稱	技術參數
靜態稱重誤差	≤±0.25%
動態累積誤差	≤±1%
控制誤差	≤±1%
零值穩定性	≤0.0035%Cmax
重復性	≤0.06%
線性度	≤0.25%
瞬時流量	0—70m3 /h
累積量	0—99999999
稱重單位	累計輸送量t 瞬時輸送量t /h
電源、功率	驅動電機：380V±10%,50Hz
電源、功率	儀表：220V±10%,50Hz
環境要求	室內安裝：不超過海拔1000米，振動0.5kg800mm
	環境溫度：—20℃—+40℃
	保存溫度：—20℃—+65℃
	相對溫度：≤85%RH
	冷卻方式：自然冷卻或風冷
外形尺寸	儀表開孔尺寸：長×寬=282×88mm
	PLC開孔尺寸：長×寬=163.5×93.5mm
	電氣控制柜：高×寬×深=1800×600×600mm

生產能力：

型號	生產能力（t/h）
CT-1	6
CT-2	12
CT-3	40
CT-4	70

整機技術特點：

稱重結構	專業的簧片稱量機構設計，無摩擦，簧片受力更均勻，線性與重復性更好。
喂料方式	根據現場工藝還可選用轉子喂料機、單管螺旋喂料機、雙管螺旋喂料機、電磁螺旋卸料器等。
多層結構	多層結構設計，既能適應大流量噴流狀物料，又能**大限度減低由于物料潮濕造成的影響。
裝配工藝	轉子秤內部采用特殊工藝及精確地裝配方式，確保轉自運行平穩，同時結合變頻調速保證物料的單元填充率，從而保證稱重精度。
穩流密封	獨特的輸送穩流裝備及特有的密封設計，可成功抑制物料的噴泄。
變頻調速
驅動電機	采用一體化直聯式電機（配變頻電機、強制風冷），低噪聲、低振動、低粉塵、長壽命、高可靠性。
零點保證	轉子葉片經特殊工藝處理。密封嚴密，每次給料走凈，零點穩定，并具有動態零點補償功能，以保證直接測量轉子內物料的質量，稱重精度高。
重量信號	采用懸臂梁式波紋管密封性重量傳感器，傳感器壓力信號經信號變速器，放大處理后以電流方式 0-20mA/4-20mA變送，傳輸距離遠，抗干擾能力強。
速度信號	速度傳感器或旋轉編碼器，測速精度高，抗干擾能力強，配套本公司研發的模塊，保證低頻運行時（≤50Hz）的測速精度0.06%以上。
雙調節	特定場合可設置給料機調節重量，轉子稱重秤調節速度流量。
控制單元	采用原裝進口儀表或PLC系統，配接通訊接口，可與DCS通訊。
控制方式	集中控制方式：由中控（DCS）進行遠程控制。機旁控制方式：在定量給料機控制設備上開啟設備。維修方式：用于技術人員對定量給料機進行標定及維護。
PIP接口	模擬量：給定輸入信號、流量反饋信號。開關量：備妥、應答、運行、故障、累積量脈沖、外啟動、或速度反饋。
Profibus-DP	可擴展Profibus-DP與DSC通訊
適應性	配套風輸送裝置，可適用于各種壓力場合（如煤粉、生料粉等），庫內物料下料不暢時可選配助流系統
